Apagador Touch Usando el Módulo ADC de un PIC12F683

By PicTrance

En este documento se tratará el diseño y construcción de un Apagador Touch Usando el ADC de un PIC12F683. Usando como referencia la nota de aplicación AN1298 [1], Capacitive Touch Using Only an ADC (“CVD”), de Microchip

La creación de este proyecto fue inspirado por un proyecto similar mostrado en la pagina  www.hackaday.com  el  cual  se  llama  [RobB's]  house has  no  light switches [2], y el corazón de ése proyecto es un microcontrolador ATtiny85 de la marca Atmel, el cual usa comunicación bluetooth con un teléfono con Android pero el módulo bluetooth se omite en este proyecto ya que lo que aquí se busca es un proyecto simple, fiable y costeable.

Teoría y Funcionamiento

El funcionamiento de éste circuito se basa en usar el capacitor de retención y muestreo “CHOLD” (fig.1) que hay en la entrada del módulo ADC, de cualquier microcontrolador de la marca Microchip.



imageFig. 1 diagrama a bloques del módulo ADC mostrando a “CHOLD

El capacitor “CHOLD se carga poniendo un pin a VDD y después mandándola a sensar otra entrada ADC, la cual estará conectada a una PCB o a alguna parte metálica que sirva como sensor (fig. 2).



imageFig. 2 diagrama a bloques general del funcionamiento de este sistema.

Cuando el ADC es mandado a sensar el pin que esta conectado el sensor externo, este hace un divisor de voltaje con el capacitor “CHOLD” y que al ser tocada por la mano, esta descarga parcialmente a CHOLD y así se puede sensar si se ha tocado al sensor externo.

En la fig.3 se puede ver como es las forma de onda del capacitor de retención y muestreo, al se cargada y sin tocar, y cuando es tocado el sensor

imageFig. 3 comparando la forma de onda cuando el sensor es tocado y sin tocar

Para el funcionamiento de este circuito necesita lo siguiente:

  • Se usan dos entradas ADC como mínimo.
  • Una entrada ADC siempre estará conectada a VDD.
  • Todas las demás entradas ADC pueden ser sensores touch.

Pasos para el crear el programa (fig.4 y fig. 5):

  • Configure 2 pines como entradas ADC.
  • Una entrada ADC ponerla como salida y activarla a 1 lógico.
  • Leer el ADC a esa entrada.
  • Poner a GND la segunda entrada (es opcional).
  • Activar la segunda entrada como ADC, ésta estará conectada a un sensor como una PCB o una placa de metal delgada.
  • Leer el ADC.

imageFig. 4 Se muestra el momento en que el capacitor de retención y muestreo (CHOLD) es cargado con el voltaje VDD.

imageFig. 5. Se muestra cuando el capacitor CHOLD” se conecta a la placa metálica que se usa como sensor para hacer el divisor de voltaje.

Diseño del Circuito

Para la creación de este sensor touch se divido el circuito en 3 partes

  1. Etapa de alimentación.
  2. Etapa de sensado y control.
  3. Etapa de potencia.

Y una extra que es la creación del PCB.

Etapa de alimentación

(Disponible en el PDF para descargar)

Etapa de Sensado y Control

Para la etapa de sensado y control se eligió un PIC12F683 [4] (fig. 7) por ser económico, traer entradas ADC, pocos pines y fácil de conseguir

imageFig. 7. Microcontrolador PIC12F683, propuesto para este proyecto

Etapa de potencia

Para la etapa te potencia se eligió usar optoacopladores (OptoTriac´s) para conectar al microcotrolador que estos a su vez manejaran a los TRIAC’s de potencia para conectar al exterior.

Se omitió el uso de relevadores por su alto consumo de Corriente (potencia) y el ruido acústico que generan, ya que este circuito no está pensado para manejar cargas con más de 20A.

El opotoacoplador elegido es el “MOC3011” y el Triac “MAC24” aunque se puede usar el MOC3014 sin ningún problema, en la fig.8 se muestra como se conectan el MOC y el Triac.

imageFig.8 Diagrama usado para conectar el MOC, el Triac y un foco.

PCB

(Disponible en el PDF para descargar)

Programa (Firmware)

Para el programa se usó programación en C usando el compilador CCS, la función principal del código para el proyecto es la siguiente (fig.10).

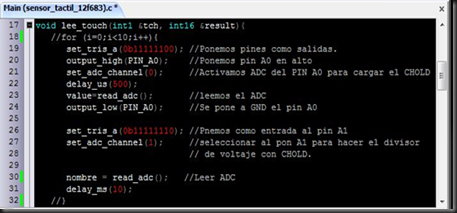

imageFig. 10 Código donde se muestra cómo implementar el Sensor Touch.

En el programa se pueden ver claramente cómo se ejecutan los pasos propuestos por la Nota de aplicación de Micrichip para poder hacer el sensado, ver fig. 11 y fig. 12.

(la explicación completa esta disponible en el PDF para descargar)

Resultados y Conclusiones

Para verificar el correcto funcionamiento de este circuito se tomó una caja para apagador para sobre poner en la pared y en una tapa ciega (fig. 12) se le pego papel aluminio para que sirviera como sensor.

(la explicación completa esta disponible en el PDF para descargar)

imageFig. 14 El circuito armado en protoboard y la caja con la tapa ciega con papel aluminio para usar como sensor



** puede ver el video de las pruebas en protoboard en el siguiente link:

http://youtu.be/vOOk8XTGfTI



imageFig. 17.



Y el circuito final funcionando, lo puede ver en el siguiente video: http://youtu.be/aqG-gbgNvPA

Referencias

[1] Nota de aplicación AN1298, Capacitive Touch Using Only an ADC (“CVD”), Microchip, 2009. Link de descarga: http://ww1.microchip.com/downloads/en/AppNotes/01298A.pdf

[2] Link de hakaday.com, [RobB's] house has no light switches: http://hackaday.com/2012/07/04/robbs-house-has-no-light-switches/

Link del autor: http://blog.theultimatelabs.com/2012/07/bluetooth-capacitive-touch-light-switch.html

[3] Circuito de alimentación disponible en: http://www.micropic.es/mpblog/2004/05/minifuente-sin-transformador/

[4] Hoja de datos del Microcontrolador PIC12F683: http://ww1.microchip.com/downloads/en/devicedoc/41190c.pdf





PDF para descargar el articulo completo

https://www.mediafire.com/?fuc3xlu46e53wti
