Iluminación con LEDs en la Cocina


Hola a todos, ya estaba dejando sin presentar nada en el blog y hoy les traigo esto que les voy a mostrar, lo quería subir desde ya hace tiempo pero por falta de tiempo por la escuela no había podido subir esto.

y en este caso en diciembre(2010) compre 1000 leds blancos para hacer un cartel de leds (que por cierto aun no acabo), y me sobraron muchos leds y no sabia que hacer con ellos hasta que se me ocurrió hacer una placa con varios de estos leds para cambiar el foco de 40W de una campana(o como la conozcan) purificadora de aire, de las que van en la cocina.
y no he probado a cuanto bajo el consumo de energía pero estimo que de 40W ahora podría estar consumiendo simplemente 4W y alumbran casi igual.
en este caso ocupo 10 leds blancos de 13000mcd y 3 leds piraña blancos y lo conecto directamente a los 120VAC con un cargador de celular que ya no uso.

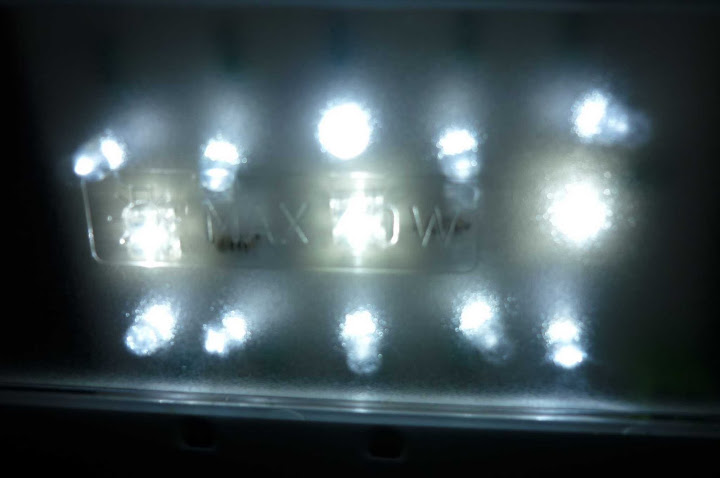

a continuación unas imágenes de esto:



espero y esto les agrade y les de ideas para ahorrar energía en casa.

Adjunto PDF para descargar.Aquí

Nota: en las imágenes aparentemente no hay mucha iluminación por parte de los leds,
pero fue tomada con una cámara digital y como uds. saben ese tipo de cámaras tienen
auto ajuste de iluminación y por mucho que trate no fue la foto lo mas fiel a la realidad
osea alumbra más de lo que se puede ver en las fotos.

Placa entrenadora de PICs

Hola, después de el programador de pics aquí les traigo una placa entrenadora que puede albergar un pic18f4550 o un 18f2550 que este programador esta listo para que le grabes el bootloader de microchip para así no andar cargando un programador, lo que hace el bootloader es que puedes programar el pic directamente desde la PC vía usb, aquí les dejo una imagen:

como pueden ver trae conexión serial y entradas salidas para conectar directamente cosas al entrenador pero si el espacio no es suficiente puedes atornillar cables para colocarlos en una protoboard, otra cosa que le incluí es el poder poner el directamente un lcd en la placa, y también tiene alimentación doble ya que puedes conectarlo ala red eléctrica con un adaptador ca/cd o vía usb pero tiene la particularidad de que si esta conectado el usb y al mismo tiempo de adaptador ca/cd, este obtendrá (o se alimentara de) toda la corriente del adaptador que este conectado a la red eléctrica para así no sobre cargar ala entrada usb

y por ultimo tiene un switch para poder seleccionar con que voltaje poder alimentar al pic y a todo el circuito, ya sea 5v ó 3.3v.
bueno creo que eso es todo. aquí les dejo el link para descargar el pcb y los archivos fuente del diseño del pcb hecho el ultilboard 11
descarga mi placa entrenadora aquí

y la lista de materiales es la siguiente:
1 zócalo de 40pines
2 zócalos de 14pines
entre otros que pondré actualizare despues
Nota: para cualquier duda comente y tratare de responder lo mas rápido posible.

Actualización Julio 2012:

dejo los enlaces de descarga para MediaFire y 4Shared ya que se me había pasado subirlos
ya que como megaupload no existe jejeje, disculpen las molestias.

Mediafire
4Shared

Pickit2 clon con zócalo Zif

Hola a todos este es mi primera entrada que creo en un blog propio ya que desde cuando me resistia a hacerme un blog a mi ya que no sabia que nombre ponerle.
Y para empezar con este blog, les enseñare este pickit2 clon que me arme para hacer mis proyectos.
Aquí les dejo una imagen:

bueno aquí les dejo el link con todo para armar icluye un PDF listo para pasar a la placa.

http://www.megaupload.com/?d=2SNY8399

La descarga incluye pdf para pasar directo a placa, esquemático, archivo fuente de donde cree el esquematico que utilizo el ultiboard 11 del multisim y el programa del pickit2 asi como el firmware para grabar dentro del pic. para los que no tengan idea como grabar su pic si nisiquiera tienen grabador les comento que pueden hacer uno con resistencias y transistores y conectarlo via serial para usarlo con el Winpic800.

Después explico detalladamente que transistores usa ya que los que incluye el esquemático que ésta en el archivo para descargar, los cambie por otros porque son los que tenia a la mano.
o después cambiare el esquemático por otro para que vean cuales cambie.

ACTUALIZACION:
este es el esquemático real de mi pickit2 clone espero y lo disfruten.
nota: denle clic derecho y abran la imagen en otra pestaña para que vean la imagen a tamaño real.

Actualización Julio 2012:

dejo los enlaces de descarga para MediaFire y 4Shared ya que se me había pasado subirlos
ya que como megaupload no existe jejeje, disculpen las molestias.

Mediafire
4Shared
